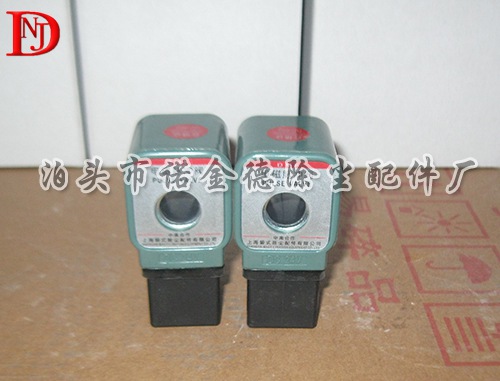

KXD-1脉冲阀线圈
KXD-1脉冲阀线圈,电磁脉冲阀KXD-1型电磁阀是WMK-1型、2型、3型，无触点脉冲控制仪配套产品，也是气动控制装置中采用的基本原件，电磁阀的实际通道直径是2mm，流量小，所以作为脉冲阀的先导阀，由脉冲控制仪的输出信号直接控制电磁阀的开闭，而电磁阀的开闭又控制着脉冲阀背压室的气压，从而控制脉冲阀喷吹的开闭实现压缩空气的切换。电磁阀的磁路系统采用了具有矩形磁制回路的铁铝合金，动作、灵敏，由电磁阀的活动铁心处于压缩弹簧的工作状态，所以任意选择电磁阀的安装位置。均可保持电磁阀的正常工作，具有结构简单体积小，外形美观，工作，耐空气腐蚀性较好的特点。
（２）技术特性：
工作介质：清洁而干燥的空气。
工作压力：3-5kgF/Cm2(0.3-0.5MP).
额定流量：JM2/N
额定电压：直流电压24V
电流: 180-220mA
温升: 环境温度不超过40℃温升小于80℃。
绝缘性能: 在环境温度为-20℃ － +45℃，相对温度为85%以下时，绝缘电阻大于20兆。
动作次数:
连续工作40万次经清洁处理后仍可继续使用。
结构原理：泊头市
诺金德除尘设备有限公司电磁阀的主要构件阀坐、外壳、线圈、固定铁心和活动铁心进气口和出气口。当线圈不通电时靠弹簧的弹力使活动铁心封住进气口，此时气路不通。当线圈通电后，活动铁心被吸动，铁心抬起打开进气喷嘴，气路接通，使脉冲阀背压室通过电磁阀泄通，脉冲阀喷吹口打开，实现压缩空气的喷吹，线圈断电后弹簧的弹力，使活动铁心封住进气口，完成电磁阀的一个动作过程。
电磁阀通电时间即为电磁阀气路接通时间，也就是脉冲阀的喷吹时间，这个时间可由无触点脉冲控制仪的脉冲宽度来调节，调节范围为0.3-0.5秒。
（３）使用与维护：
当环境温度高于40℃，温升相应降低，例：环境温度为50℃时温升小于70℃。无触点脉冲控制仪的片簧插头的第1-5根输出线分别与每个电磁阀的一个引出线相接，而COM为脉冲阀的共用零线，须与每个电磁阀的另一根引出线共接。注意各线不应破损断路和短路。
通电后，电磁阀不工作，应检查电磁阀圈是否有断路和短路，其方法可用 表测量线圈电阻，应在500-600欧姆之间。
电磁阀通电后嗡嗡声大，应检查活动铁心和隔磁套管间是否有杂物，固定铁心和活动铁心端面是否清洁，排气密封塞是否损坏，变形突起。
铁心园法兰盘与阀座间漏气，应检查园形密封圈是否损坏。
电磁阀每工作40万次以后，应对磁回路进行清洁处理排除其间的灰尘和橡胶粉尘，以免阻障活动铁心的工作。
电磁阀应处于常闭状态，即电磁阀线圈系短时反复通电，占空比≤16.7%,不应长期连续通电,以免电烧坏电磁阀线圈。
