无触点脉冲控制仪
无触点脉冲控制仪简介：
无触点脉冲控制仪，该机在电气性能，工作原理，及使用上和WMK-4型脉冲控制仪、3型相同外，在电路设计，元器件使用，机箱结构等各方面都做了重大改进，输出部分分别有10、12、14、16、18、20、24、27、30、32、36、40位等电压分别有24V、36V、110V、AC220V各种。具有外型美观大方，性能稳定，维修方便等特点。
采用 的抗干扰技术,能够在 恶劣的工业环境下进行稳定、的工作，脉冲控制仪可 替代PLC控制。

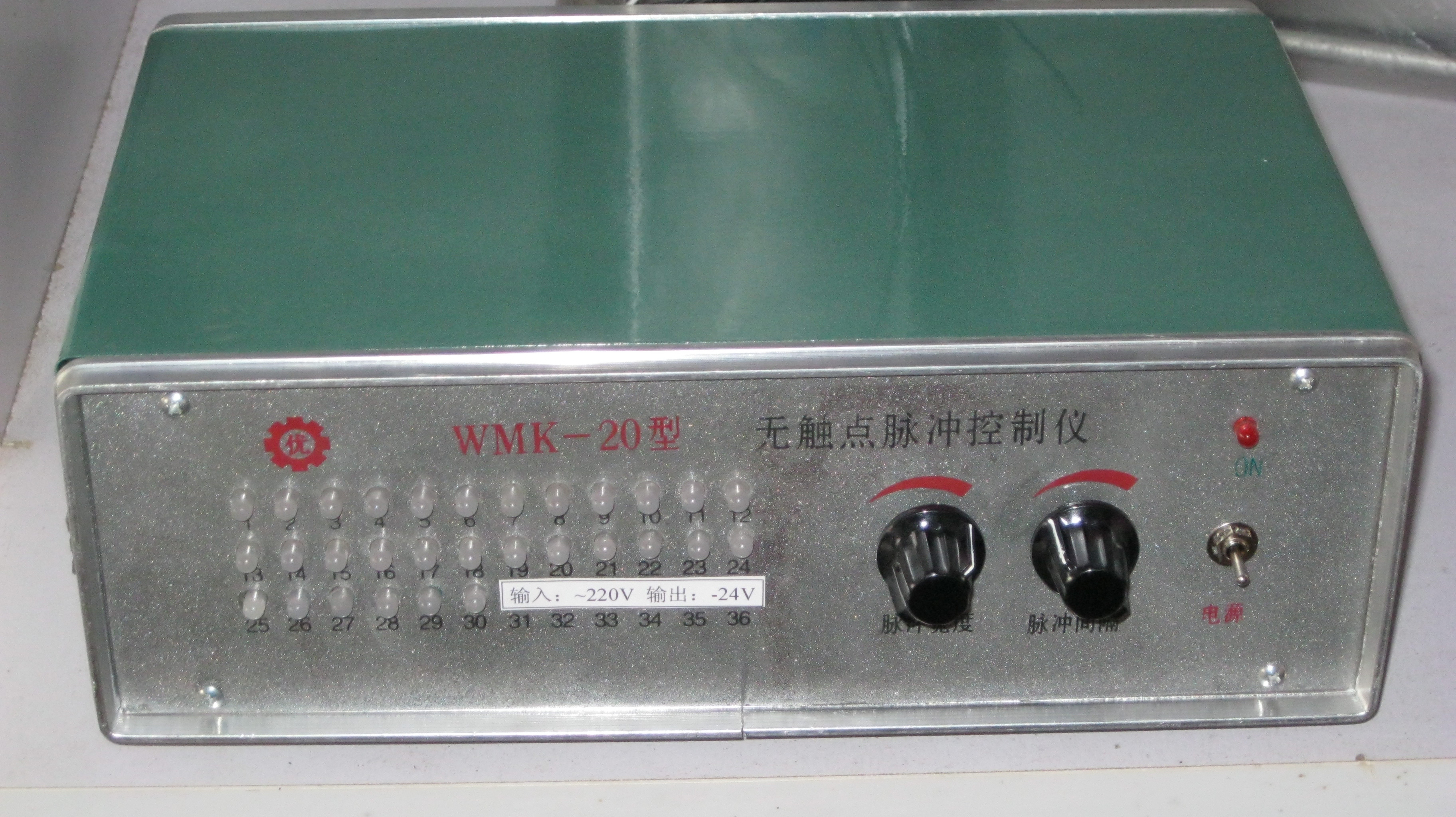

无触点脉冲控制仪图片：
技术性能：
脉冲间隔 1秒－30秒 电源电压 220V 50HZ
脉冲宽度 0.05秒－0.2秒 重 量 3kg
使用温度 －20℃－+45℃ 外型尺寸 10×20×30cm2
电源消耗 ≤40W
采用 的抗干扰技术,能够在 恶劣的工业环境下稳定、的工作，可 替代PLC控制。 采用多功能键结合四位半的数码管显示，可方便的进行控制参数的修改操作，并可以在控制仪工作时显示过程参数， 替代PLC控制时的人机界面。 采用标准B型尺寸的标准仪表外壳，可直接安装在控制柜的面板上，既增加美观性，也可直接显示将各路输出点的状态。
无触点脉冲控制仪线路图：
工作原理：
该仪器由直流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。
NE555输出可调的脉冲计数信号和门控信号。计数电路译码和十个门的输出全部由一块MOS数字集成担任。计数输入加有自动清“0”延迟计数，开启电源后，计数从“0”依次输出循环计数。脉冲信号输入到门控电路，去控制门输出的导通时间，同时也控制可控硅的导通时间。
