旋风除尘器筒体直径
普通的旋风除尘器是由、简体、锥体、排出管(内筒)4部分组成。旋风除尘器是利用气流旋转过程产生的离心力，使粉尘从含尘气流中分离出来的。含尘气流由除尘器沿切线方向进入除尘器后，沿外壁向下做旋转运动，这股向下旋转的气流称为外漩涡。外漩涡到达锥体底部后，转而向上，沿轴心向上旋转， 后从排出管排出。这股向上的气流成为内漩涡。向下的外漩涡和向上的内漩涡旋转方向是相同的，即统一为顺时针或统一为逆时针。气流做旋转运动时，粉尘在离心力的作用下甩向外壁，到达外壁的粉尘在下旋气流和重力的共同作用下沿壁面落入灰斗。

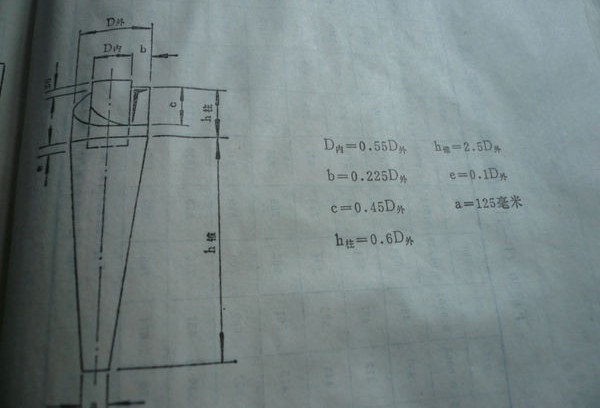

通常在除尘器设计上除尘器入口风速为18－23m/s，此时除尘器的除尘效率 高。由于旋风除尘器有多个类型，各个类型的设计规范也不一样，下面拿下旋55型除尘器的设计方法作一下说明。（如图）假如除尘器入口尺寸700×350，依据下图可知除尘器的直径700mm÷0.45=1556mm .
