脉冲控制仪电路图
脉冲控制仪电路图简介：
用电路元件符号表示电路连接的图，叫电路图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。通过调试改进、错误、直至成功。采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图 直观。

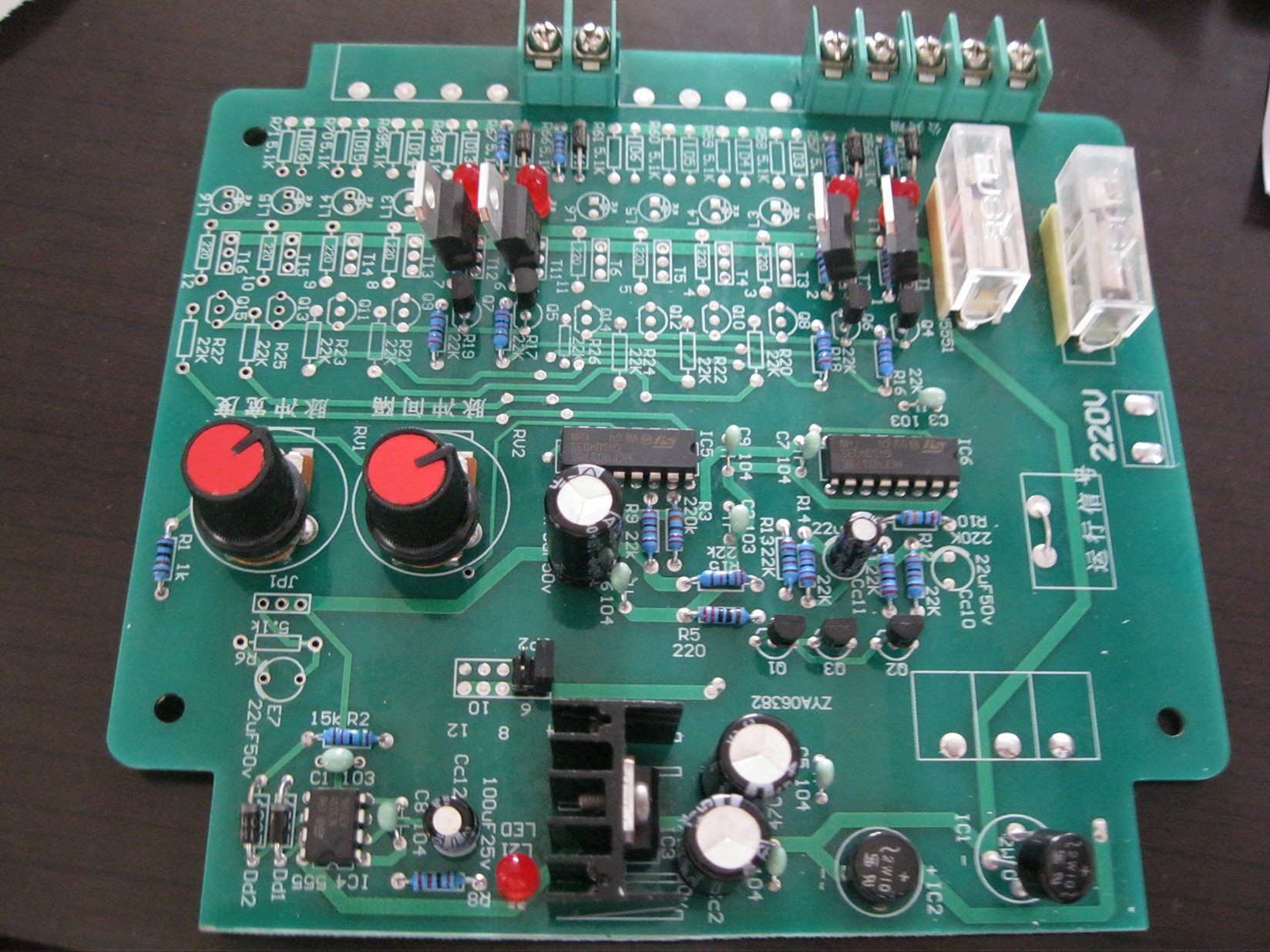

脉冲控制仪电路图图片：
脉冲喷吹控制仪是脉冲袋式除尘器清灰系统的主要装置，它的输出信号控制电磁脉冲阀，利用压缩空气对滤袋进行循环清灰，使除尘器的阻力保持在设定范围内，除尘器的除尘效率。 脉冲喷吹控制仪输出一个持续电信号的时间，为脉冲宽度。输出两个信号之间的时间，称为脉冲间隔。 BCKZ型脉冲喷吹仪，采用了数字单片机技术，两位数码管显示，场效应管驱动输出，直接调整参数等属傻瓜型设计，具有操作简便、应用灵活、性能、控制、温度漂移小等优点，可广泛应用于各种在线脉冲除尘器的控制
技术指标：
额定输入电压： AC220V±10％ 50HZ
额定输出电压： DC24V
额定输出电流： 1安培
整机功耗：20瓦
输出脉冲间隔调节范围：1～99秒
输出脉冲宽度调节范围：0.1～0.15秒
使用环境：-20℃～80℃

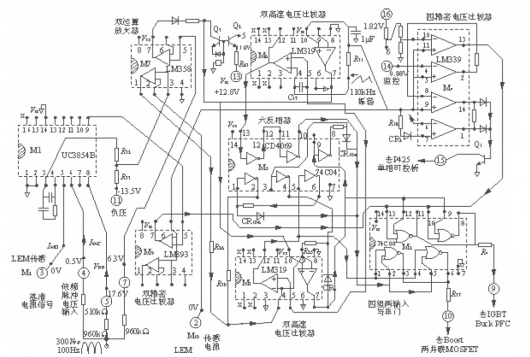

脉冲控制仪电路图：
电路图主要由元件符号、连线、结点、注释四大部分组成。元件符号表示是实际电路中的元件，它的形状与实际的元件不 相似，甚至 不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。 连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不 都是线形的，也可以是 形状的铜膜。 结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。 注释在电路图中是重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。
