脉冲控制仪接线方式
脉冲控制仪接线方式简介：
脉冲控制仪安装时 先要注意设备上的脉冲喷吹阀的输入电压是否与脉冲控制仪的输出电压相同，发现不同可能会造成脉冲控制仪损坏，或脉冲喷吹阀上的线圈烧掉。控制仪的后接线面板上有两种颜色的线，其中有一种颜色只有一根线。另外一种颜色的线有 N根（字母N代表控制仪的点数、门数、位数）如需要安装十只脉冲阀，脉冲阀的数量为10只，其脉冲阀的线圈上有一根零线有一根火线，将这十只阀的零线或者火线同时接在脉冲控制仪的供用线上，线圈上剩于的一根线将依依接在控制仪N接线柱上。接好线后然后将脉冲控制仪电源通电，在通电过程中可以调整到合适的脉冲宽度（喷吹的时间）与脉冲间隔（前一只阀与后一只阀开阀中间间隔的时间称脉冲间隔）。在实际的除尘器脉冲控制仪配套中，有较多的使用者往往将多个脉冲阀并联使用，这样就加大了控制仪的负担，给控制仪出了难题。

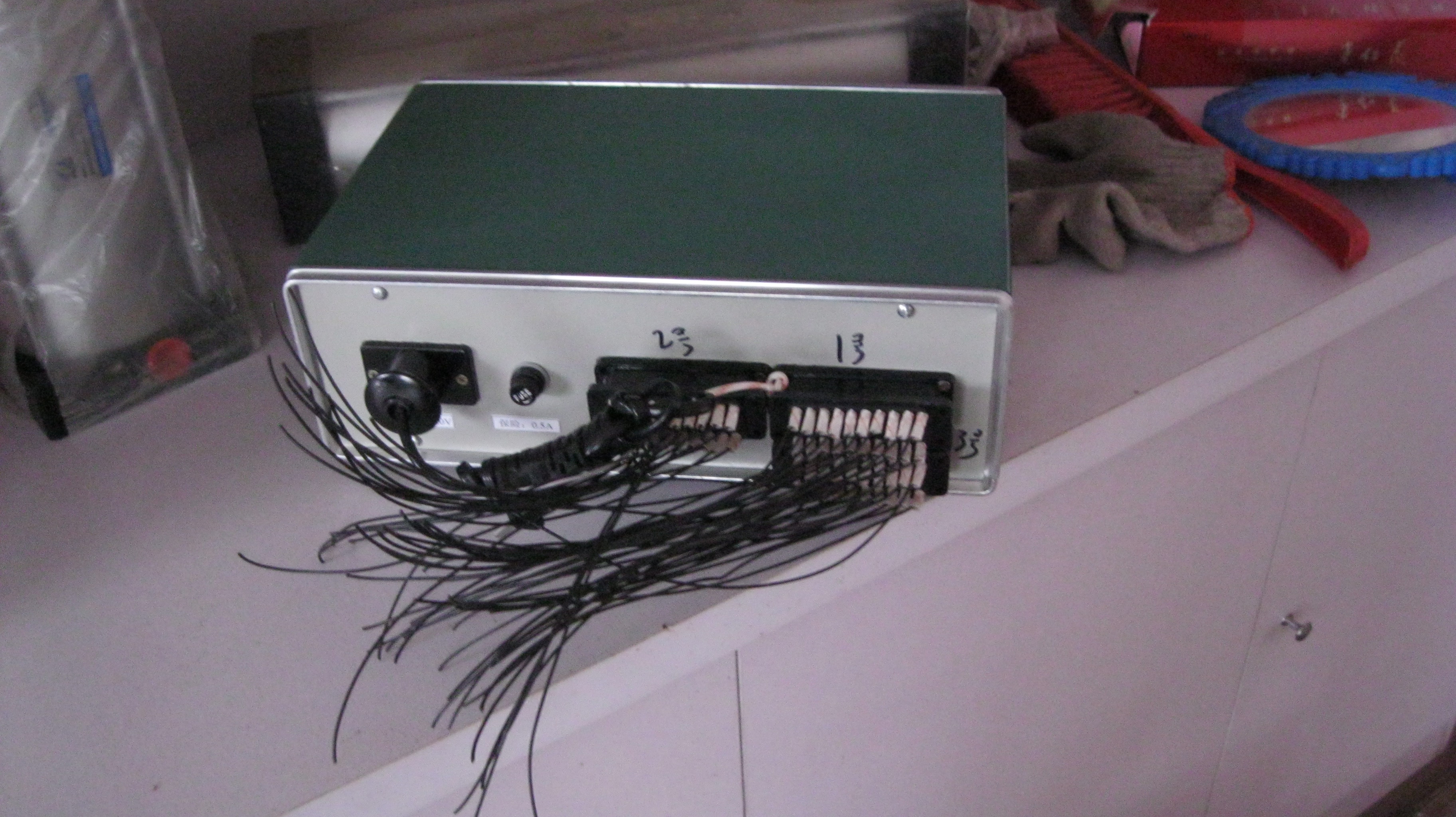

脉冲控制仪接线方式图片：
‘电源’端子为220v输入，‘公共端’端子为脉冲阀输出接线公共线，‘1-12’依次按顺序接脉冲阀，‘运行信号’和‘AB’不用接。
使用方法：
1、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可。
2、脉冲周期设置：（单位：0分钟； 大值为99分钟） 按功能键,使周期指示灯亮,旋转设置键直接调节到所需时间即可。
3、脉冲间隔设置：（单位：1秒； 大值为99秒） 按功能键,使间隔指示灯亮,旋转设置键直接调节到所需时间即可。
4、脉冲宽度设置：（单位：0.01秒； 大值为0.99秒） 按红色功能键,使脉宽指示灯亮,旋转黑色设置键直接调节到所需时间即可。
脉冲控制仪接线方式路线图：
脉冲控制仪接线方式说明：
脉冲控制仪输出电信号的维持时间为脉冲宽度，输出两个电信号之间的时间为脉冲间隔。脉冲宽度和脉冲间隔均可通过控制仪前面板上的旋钮来调解。顺时针调解脉宽旋钮可使脉冲宽度时间加长。顺时针调解间隔旋钮可使脉冲间隔时间加长。具体的脉冲宽度和脉冲间隔可根据除尘器所设计的清灰要求来设定。
