    各种脉冲阀的工作原理 详细说明

     脉冲阀是除尘器清灰装置上的关键部件,有直角式、淹没式、直通式三种。

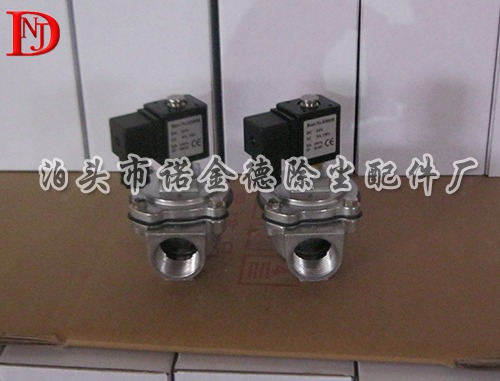

      1)直角式脉冲阀构造与工作原理。直角式脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时气室压力将膜片紧贴阀的输出口,脉冲阀处于关闭状态。脉冲控制仪的电信号使电磁脉冲阀的衔铁移动,阀后气室放气孔打开,后气室声带失压,膜片后移,压缩空气能过阀输出口喷吹,脉冲阀处于开启状态。压缩空气瞬间从阀内喷出,形成喷吹气流。TMF-Z(DMF-Z)直角式电磁脉冲阀技术参数如下:适应环境:温度-1055℃;相对于湿度不大于85%。
      工作介质:清洁空气,露点-20℃。喷吹气源压力:0.3-0.6MPa。电磁先导阀工作电压、电流:DC24V,0.8A;AC220V,0.14A;AC110V,0.3A脉冲阀的进气口接气包,出气口接喷吹管。连接时,螺纹间应以四氟乙烯生料带,以密封。连接时要注意,进气端螺纹近代入的长度不能大于螺纹连丝的三分之一处。
      2)淹没式脉冲阀构造原理。淹没式脉冲阀采用淹没于气包中的安装方法,故称淹没式。它与其他结构形式比较,减少了流道阻力,降低了喷吹气源压力,因而能适用于压低的场合,且可降低能源消耗和延长膜片寿命。
      TMF-Y(DMF-Y)淹没式电磁脉冲阀与直角脉冲阀技术参数不同的是:喷吹气源压力:0.2-0.3MPa,也可使用0.3-0.6MPa3)直通式脉冲阀。直通式脉冲阀的构造特点是空气进出口中心线在一条直线上,故称直通阀,脉冲阀膜片把脉冲阀分为前、后两个气室,接通压缩空气时脉冲阀处于关闭状态,开启动作原理与直角阀相同,只是气流喷射时的流动方向不同。直通式脉冲阀的优点就是安装方便,常用于是气箱脉冲除尘器;缺点是气流经过阀体阻力较大。TMF-T(DMF-T)直通式电磁脉冲阀与直角脉冲阀技术参数相同。
