XLP/A型旋风式除尘器

XLP/A型旋风式除尘器简介：

　　XLP型旋风除尘器是一种在旋风筒体外侧带有一旁路通道的   旋风除尘器，加设旁路后与一般除尘器相比，压力损失减小，除尘效率提高。 它能使筒内壁附近含尘较多的一部分气体通过旁路进入旋风筒下部，以减少粉尘由排风口逸出的机会，特别对大于5μm的粉尘有较高的除尘效率。用于   工业废气中含有密度较大的非纤维性及黏结性的灰尘。能地分离烟草灰、滑石粉、石英粉、石灰石粉、矿渣水泥、水泥生料等，具有结构简单、操作方便，、阻力低而除尘的特点，适用于矿山、冶金、耐火材料、煤炭、化工、建材及电力等工业部门的气体净化。

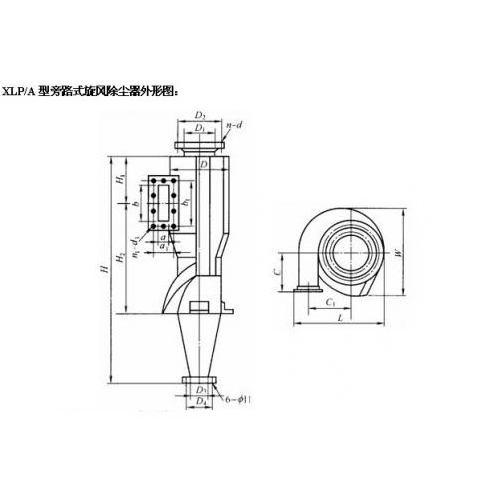

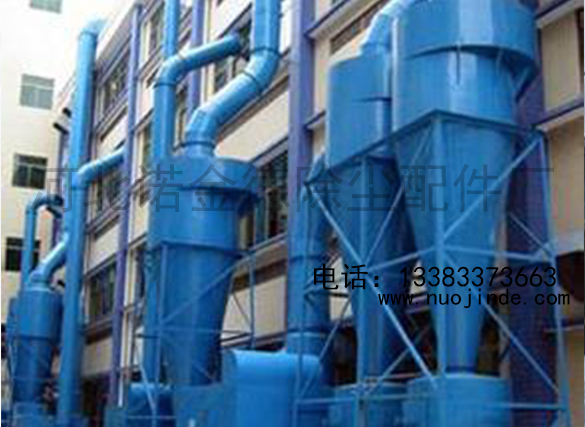

XLP/A型旋风式除尘器图片：

XLP型旋风除尘器结构特点：

　　(1)构造具有螺旋形旁路分离室。该旋风除尘器位置低，使在除尘器顶部有充足的空间形成上旋蜗并形成粉尘环，从旁路分离室引至锥体部分，从而提高了除尘效率。同时，把旁路分离室设计成螺旋形，使进入的含尘气体切向进入锥体，防止再次尘化现象，也起到提效率的作用。旁路式除尘器在通用图中有两种型式：XLP/A型呈半螺旋形;XLP/B型呈全螺旋形。

　　XLP/A型旋风除尘器外形呈双锥体。上锥体圆锥角较大，有利于生成粉尘环，降低径向速度，减小设备阻力。避免将分离出的粉尘随中心气流排出去。

　　XLP/B型旋风除尘器出型是单锥体形，且只有较小的圆锥角，锥体较长的单锥体形，从而能提效率，但相应的压力损失也较大。

XLP/A型旋风式除尘器工作原理：

工作原理：

　　含尘气体从处切向进入后，气体在获得旋转运动的同时，气流分成上、下分开，形成双旋涡运动，粉尘在排气底部即双旋涡的分界处产生强烈的分离作用。较细较轻的尘粒由上部旋涡气流带往上部，在顶盖下面形成强烈旋转的灰环，产生尘粒的聚集，并被从特设的旁路分离室上部洞口引出，进旁路分离室下部螺旋槽，从除尘器外壁回风口切向引入除尘器筒体下部与内部气流汇合，粉尘被分离而落入灰斗。另一部分较粗重的粉尘颗粒则在下旋涡气流带动下，沿除尘器下段经由上旋涡气流的类似过程，将粉尘分离并进入灰斗。
